Afzuigkap en ventilatie

Luchtafvoer
Middels de diverse ventilatierozetten (zie afbeeldingen) en de afzuigkap vindt de luchtafvoer plaats. Maak daarom deze afvoeren (inclusief de afzuigkap) regelmatig schoon en
houd ze vrij van obstakels.


Luchttoevoer
Goede luchtafvoer werkt alleen bij onbelemmerde luchttoevoer. Buitengewoon belangrijk is het dan ook om de luchttoevoeropeningen in je woning nooit dicht te maken. Deze
luchttoevoeropeningen bestaan bijvoorbeeld uit openingen (spleten) onder de deur van
bijvoorbeeld toilet, douche of badkamer.

Ventilatiestanden
Onderstaande knoppen vind je aan de wasemkap. De werking wordt hieronder uitgelegd.
– Knop 1: ventilatie (niet meer functioneel, hiervoor is de 3-standenschakelaar in de
plaats gekomen)
– Knop 2: lichtschakelaar
Ventilatie uitschakelen voor technisch onderhoud (niet meer functioneel)
Uitsluitend centrale ventilator inschakelen (niet meer functioneel)
Licht + centrale ventilator ingeschakeld
– Knop 3 – open-dichtklep
Horizontaal: afzuigkap dicht, verticaal: afzuigkap open

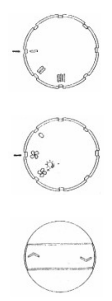

3-standenschakelaar
Met de 3-standenschakelaar in de keuken kun je de ventilatie centraal bedienen. Er zijn
twee typen schakelaars zoals afgebeeld.

Type 1
Stand 1: nachtstand/ruststand
Stand 2: dagstand
Stand 3: hoogstand: kook-/douchestand
( zandloper) = timerfunctie

Type 2

Stand A: nachtstand: ruststand
(stand linksonder) = dagstand
(stand linksbovenaan) = hoogstand: kook-/douchestand
(zandloper) = timerfunctie

Deze afbeelding heeft een leeg alt-atribuut; de bestandsnaam is image-2.png

Met de timerfunctie kun je de ventilatie tijdelijk op hoogstand zetten. Elke keer wanneer je de timertoets indrukt zal de ventilatie 10 minuten aan gaan, met een maximum van 30 minuten. In de afzuigkap mag een lampje van maximaal 25 watt worden gemonteerd.
